Le Cargolin, porte-outils pour le bât Balissandre

•

Le Cargolin, pour porter des charges avec un animal

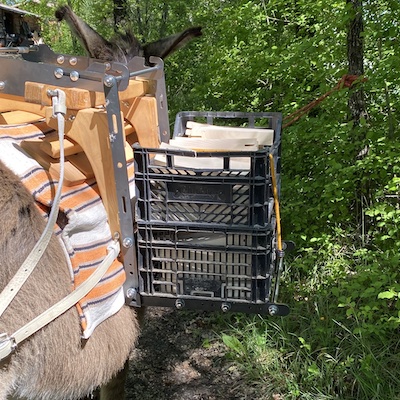

Le Cargolin permet d’utiliser le bât Balissandre comme un outil de portage : foin, bûches de bois, cagettes de pommes de terre, sacs de châtaignes, sacs de ciment, tuiles, sable, poubelles, bouteilles de gaz, etc…

C’est une boite à outils composée d’élément que chacun choisira en fonction de ses besoins.

En savoir plus

Coulissement du Crochet sur la Platine

Le Descendant

Le Bras horizontal

Le Remontant

Chargement avec seulement le Descendant

Chargement avec Descendant et bras horizontal

Chargement avec Descendant, Bras horizontal et Remontant

Retour du travail avec le Cargolin plié

Verrouillage

Boite à outils et commande

Exemples de commande

vidéo transport paille

vidéo installation du Cargolin

Nos clients ont aussi aimé…

Le bât Balissandre

Le tapis de bât Couveton

Description

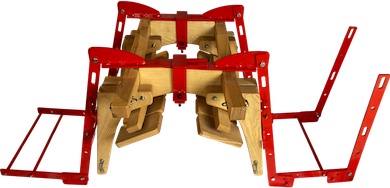

Le Cargolin est un outil polyvalent pouvant servir au transport de nombreux types de charges. Il se compose de plusieurs éléments encastrables et verrouillables.

Chacun achètera seulement les éléments nécessaires à son propre besoin.

Le Cargolin a été dessiné et conçu pour fonctionner sur un Balissandre de taille S ou M, qui est le modèle historique des bâts de la gamme Randoline, un bât extrêmement solide, taillé en frêne de 40 mm, capable de porter plus de 100 kg de charges.

Attention toutefois aux capacités de l’animal. L’outil de portage, comme son nom l’indique, est fait pour porter. Il est donc réservé à des animaux d’une certaine taille, solides et résistants.

Autre avantage incomparable : On installe d’abord le Balissandre tout nu sur l’animal, puis on clippe les différents éléments du Cargolin sur le bât, un par un.

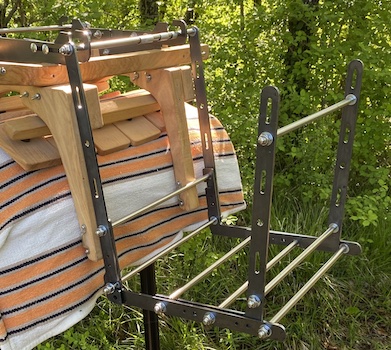

Construction

Le Cargolin comporte :

des pièces d’acier plat épaisses de 5 mm
des tubes en inox Ø 12 mm dans lesquels sont glissées des tiges filetées Ø 10 mm
des rondelles et écrous-freins borgnes qui bloquent le tube inox sur le fer plat

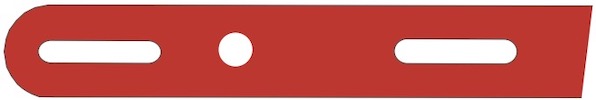

Cette construction donne un assemblage extrêmement solide et rigide. Les pièces de fer plat comportent des trous ronds pour accrocher des sandows et des trous oblongs pour passer des courroies.

Les Brides et les Crochets coulissants permettent au Cargolin de s’adapter à tous les modèles et toutes les tailles de Balissandres. Ils acceptent aussi toutes les configurations des arceaux descendants du bât, quelle que soit la forme et la largeur de l’âne, à l’avant comme à l’arrière.

Les Platines

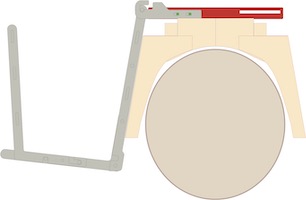

Les Platines viennent se fixer sur les traversiers du Balissandre. Pour les installer, on les met en position derrière le traversier, on perce un trou horizontal Ø 8 mm dans le bois puis on insère un boulon collet carré et enfin on bloque avec un écrou-frein (boulons et écrous sont livrés avec le Cargolin).

Ces 2 Platines vont être le support de tous les éléments du Cargolin. Elles peuvent rester en place alors que les autres éléments du Cargolin sont simplement clippables et peuvent être facilement enlevés après le travail.

Les Crochets

Les Crochets viennent glisser dans les lumières des Platines. On les relie aux Platines par 2 boulons collet carré Ø 8 mm, puis une rondelle et un écrou-frein. Avantage du boulon collet carré : on n’a besoin que d’une seule clé pour serrer l’écrou. La tête du boulon est coincée dans la lumière par son collet carré.

• Coulissement du Crochet sur la Platine

Le Crochet peut coulisser dans la lumière de la Platine, afin de s’adapter à la largeur des arceaux du Balissandre. Une fois positionné à la bonne largeur, on resserre l’écrou-frein.

En haut le Crochet à l’écartement maximum.

En bas le Crochet à l’écartement minimum.

Le Descendant

Le Descendant est un élément vertical qui vient se suspendre aux Crochets.

Une fois suspendu aux Crochets, il s’appuie sur les arceaux du Balissandre, avec un angle d’environ 10°.

Il est livré monté avec 2 tubes (numéros 1 et 3), mais on peut rajouter 1 tube supplémentaire (numéro 2) à mi-hauteur et un tube supplémentaire (numéro 4) en bas pour l’attache plus précise de certaines charges.

Le Descendant peut être utilisé tel quel sur le bât si on doit emprunter un sentier très étroit avec des charges encombrantes mais légères.

Le Bras horizontal

Le Bras horizontal vient se clipper sur le Descendant, formant ainsi une sorte de chaise où on peut poser les charges.

Il est livré monté avec 4 tubes.

On peut le verrouiller sur le Descendant par 2 moyens :

– soit une goupille agricole dans le trou Ø 7 mm.

– soit un boulon collet carré dans le trou prévu à cet effet.

Les charges peuvent être amarrées par des sandows accrochés aux tubes, ou bien par des sangles passées dans les trous oblongs.

Le Bras horizontal sera utilisé pour poser des charges lourdes qui ont besoin de reposer à plat en bas : bottes de foin, piquets, sacs de ciment, ardoises, bouteilles de gaz, etc…

Le Remontant

Le Remontant est un élément vertical qui vient se clipper dans les tubes du Bras horizontal pour déterminer une sorte de panier.

Il peut se clipper dans le tube 6 ou le tube 7 du Bras horizontal, formant alors une assise plane large de 27 cm ou bien de 38 cm

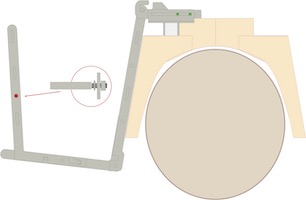

Il est livré monté avec 2 tubes (numéros 9 et 11), mais on peut rajouter 1 tube supplémentaire (numéro 10) à mi-hauteur pour l’attache plus précise de certaines charges.

On peut le verrouiller sur le Bras horizontal par 2 moyens :

– soit une goupille agricole dans le trou Ø 7 mm.

– soit un boulon collet carré dans le trou prévu à cet effet.

Le Remontant sera utilisé pour les charges qui nécessitent un maintien des 2 côtés : bûches de bois, piquets, etc…

Exemple de chargement avec seulement le Descendant

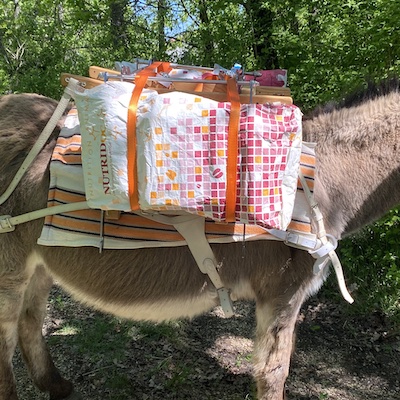

Cette configuration sera privilégiée pour les chargements encombrants mais légers, qui peuvent tenir en étant seulement serrés par sandows et courroies sur le flanc : poubelles, sacs semi-rigides, paniers.

Exemple de chargement avec le Descendant et le Bras horizontal

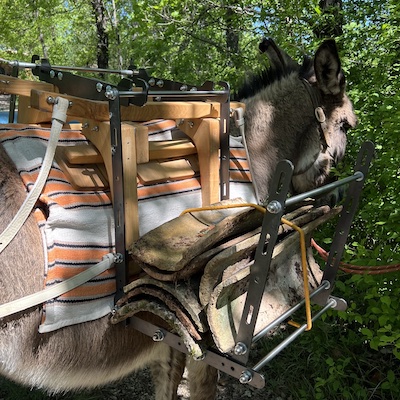

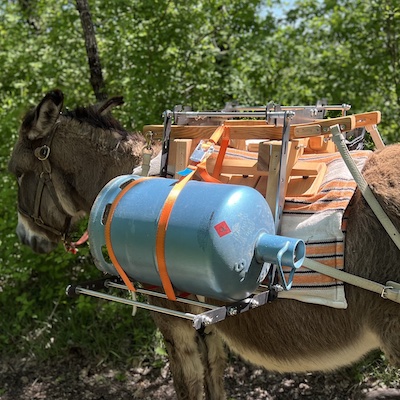

Cette configuration sera utilisée pour les chargements lourds nécessitant absolument une assise : pierres, tuiles, ardoises, sacs de ciment, sacs de sable, bouteilles de gaz.

Exemple de chargement avec le Descendant, le Bras horizontal et le Remontant

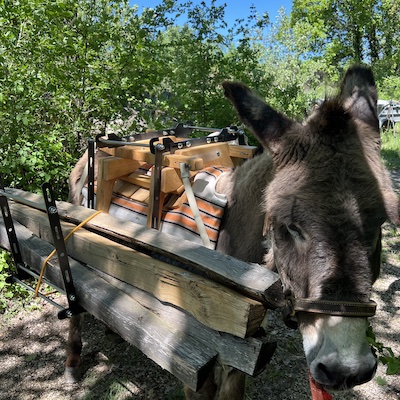

Cette configuration sera privilégiée pour les chargements encombrants demandant à être tenus sur 3 côtés : piquets, rondins, bottes de foin.

Retour du travail avec le Cargolin plié

Si les pièces métalliques n’ont pas été verrouillées par des boulons, il est facile de les déclipper et de les suspendre au tube nro 1 (celui qui est suspendu aux Crochets).

Verrouillage

Le verrouillage consiste à bloquer ensemble les pièces du Cargolin pour que l’outil ne fasse plus qu’un seul ensemble rigide.

Des trous carrés sont prévus dans les Descendants, les Bras horizontaux et les Remontants. On peut y insérer des boulons normaux ou mieux, des boulons collet carré (voir dans les items de commande ci-après) Ø 8 mm bloqués avec rondelle et écrou-frein.

Le verrouillage est recommandé pour le transport de charges lourdes.

On peut aussi verrouiller les pièces ensemble avec des goupilles agricoles (voir dans les items de commande ci-après) insérées dans les trous Ø 6 mm.

Boite à outils et commande

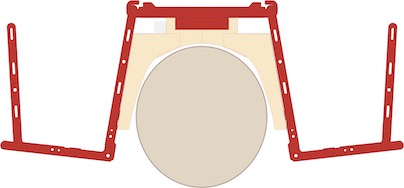

Voici la liste de tous les items du Cargolin. Les 2 Platines et les 4 Crochets sont les éléments obligatoires de base. Les autres items sont optionnels. Prenez-les seulement si vous en avez l’utilité.

Si vous avez le moindre doute sur la configuration de votre Cargolin, contactez-nous. Dans tous les cas, nous vous appellerons si votre commande comporte une anomalie.

Lot de 2 Platines avant et arrière, à fixer sur les traversiers du Balissandre (la visserie est comprise)

Base du Porte-outils

Prix 29 €

Poids 1,65 kg

Lot de 4 Crochets, qui viennent coulisser sur les Platines (la visserie est comprise)

Base du Porte-outils

Prix 29 €

Poids 1,32 kg

Lot de 2 Descendants complets (droite et gauche), qui viennent se suspendre aux Crochets, se composant de 4 barres plates verticales reliées par 2 tubes horizontaux (la visserie est comprise)

Optionnel

Prix 79 €

Poids 3,83 kg

Lot de 2 Bras horizontaux complets (droite et gauche), qui viennent se clipper aux Descendants, se composant de 4 barres plates reliées par 8 tubes (la visserie est comprise)

Optionnel

Prix 79 €

Poids 5,23 kg

Lot de 2 Remontants complets (droite et gauche), qui viennent se clipper au Bras horizontaux, se composant de 4 barres plates reliées par 4 tubes (la visserie est comprise)

On a 2 possibilités de positionnement du Remontant sur le Bras horizontal, selon la largeur de la charge.

Optionnel

Prix 79 €

Poids 3,96 kg

Lots de 2 Tubes de suspension uniques (droite et gauche), à fixer aux Crochets, pour ceux qui voudraient un seul tube sur lequel suspendre des charges (la visserie est comprise)

Optionnel

Prix 39 €

Poids 0,73 kg
